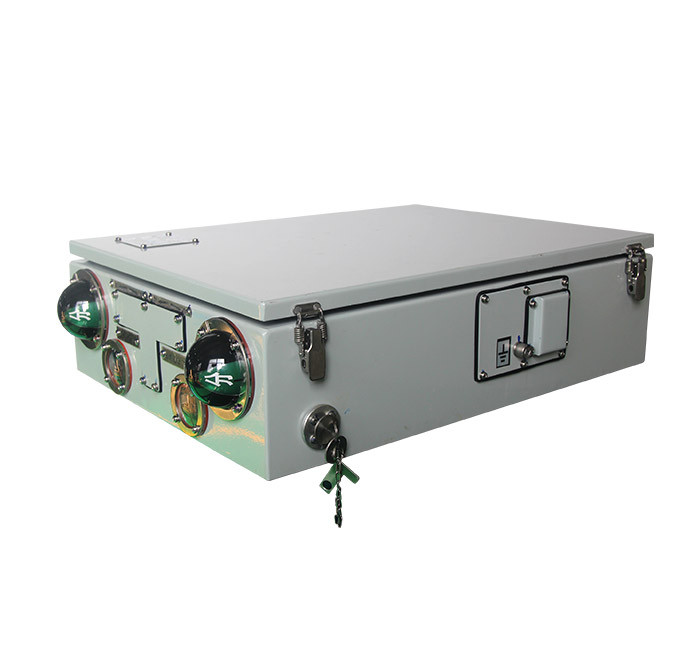

CJ37三工位机构
CJ37型三工位机构供北开126工程及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和断开之用。为单电机型三工位机构。 本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸及接地开关合闸、分闸的功能。机构同时具有手动、电动两种功能。
技术参数
1.本机构的输出角度可根据用户要求定做。
2.输出转矩12N.m。
3.额定电压分、合闸时间≤5S。
4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.使用F10型辅助开关。
6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带二个46芯工业联接器。
二次工业联接器有24针、32针、46针等几种。
7.储能电机技术参数
|
型 号 |
HDZ-23603型 |
|
额定工作电压 |
交直流220V |
|
电机额定输出功率 |
360W |
|
正常工作电压范围 |
85%-110% |
示意图
工程配图
北开电气上海金桥110kV变电站CJ37型机构
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
