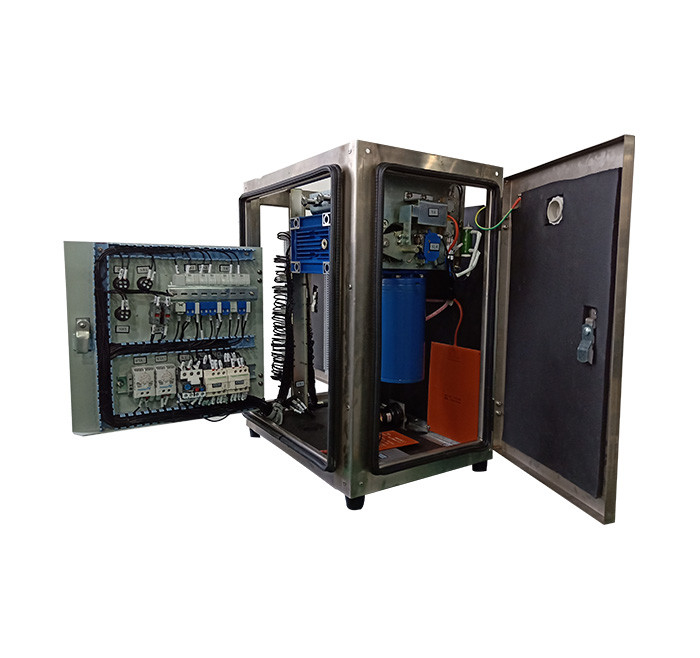

CJ6电动机构
机构用于操作RGP-SVEL-110型高压隔离开关的主隔离和接地开关。 本机构为电动机构，机构同时具有手动、电动两种操作方式。 本机构通过减速箱电机的正反转功能，用磁吹开关来保证分合闸位置及输出角度，并能通过磁吹开关微调输出角度。
Technical Parameters
1.本机构的输出角度为720±2°（可根据用户要求定做）。
2.输出转矩128N.m。机构分（合）已经到位。
3.额定电压分、合闸时间≤3S。
4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.使用F10型辅助开关。常规时为一个14开14闭辅助开关。
6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带两个46芯工业联接器。
二次工业联接器有6针、32针、46针等几种。
7.储能电机技术参数
|
型 号 |
HDZ-25004型 |
|
额定工作电压 |
交直流220V |
|
电机额定输出功率 |
500W |
|
正常工作电压范围 |
85%-110% |
Diagram
Engineering Drawings
Ordering instructions
1. Control voltage and motor voltage;
2. an output angle;
3. Installation size;
4. Outdoor or indoor use;
5. The output mode of the output shaft;
6. The starting position (angle) of the output shaft when the opening position is opened;
7. The logarithm of the auxiliary contact of the auxiliary switch;
