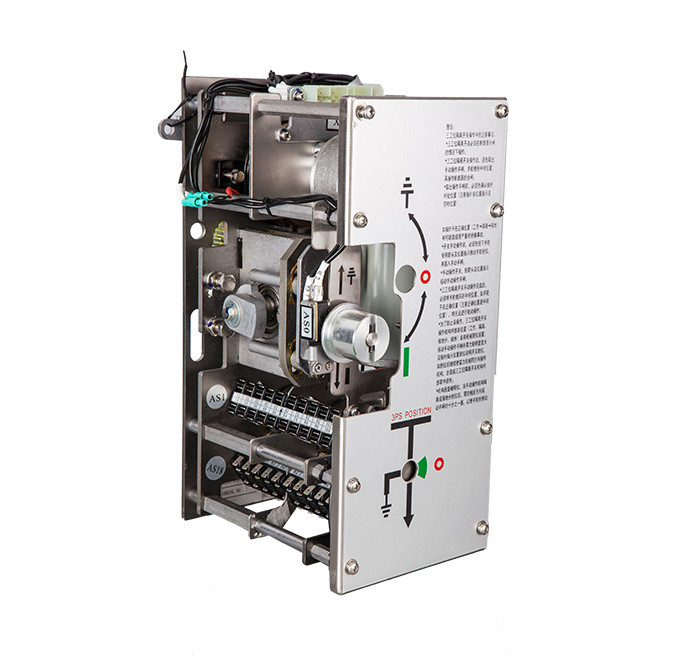

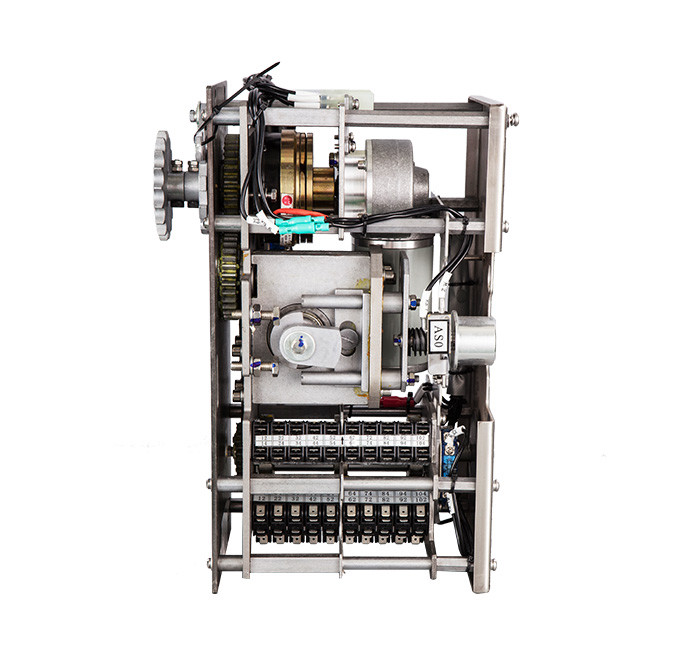

CJ10B三工位机构
CJ10B多圈输出型电动操作三工位机构可供12kV、24kV、40.5kV环网柜、充气柜所需转矩机与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。 本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸及接地开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。 本机构为多圈输出的单电机三工位机构。电机通过电磁离合器直接操动开关组件；通过行程开关、机械限位装置控制多角输出；用行程开关代替辅助开关准确反映机构、开关所处位置。机构带有电磁离合器，能可靠的保证机构三个位置的输出。
技术参数
1.本机构的输出角度为±60°（可根据用户要求定做，但角度不能超过90度）。
2.弹簧力值：4800±100N （可根据用户要求定做）。
3.额定电压分、合闸时间≤8 S.（含储能时间）。
4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.使用F12型辅助开关。常规时为一个12开12闭辅助开关，一个10开10闭辅助开关。
6.二次接插件为进口的工业联接器,工业联接器在机构内，无上盖底座，只配公差母插二次工业联接器有24针、46针、64针等几种。
7.储能电机技术参数
| 型 号 |
HDZ-25503型 |
| 额定工作电压 |
交直流220V |
| 电机额定输出功率 |
550W |
| 正常工作电压范围 |
85%-110% |
示意图
工程配图
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
