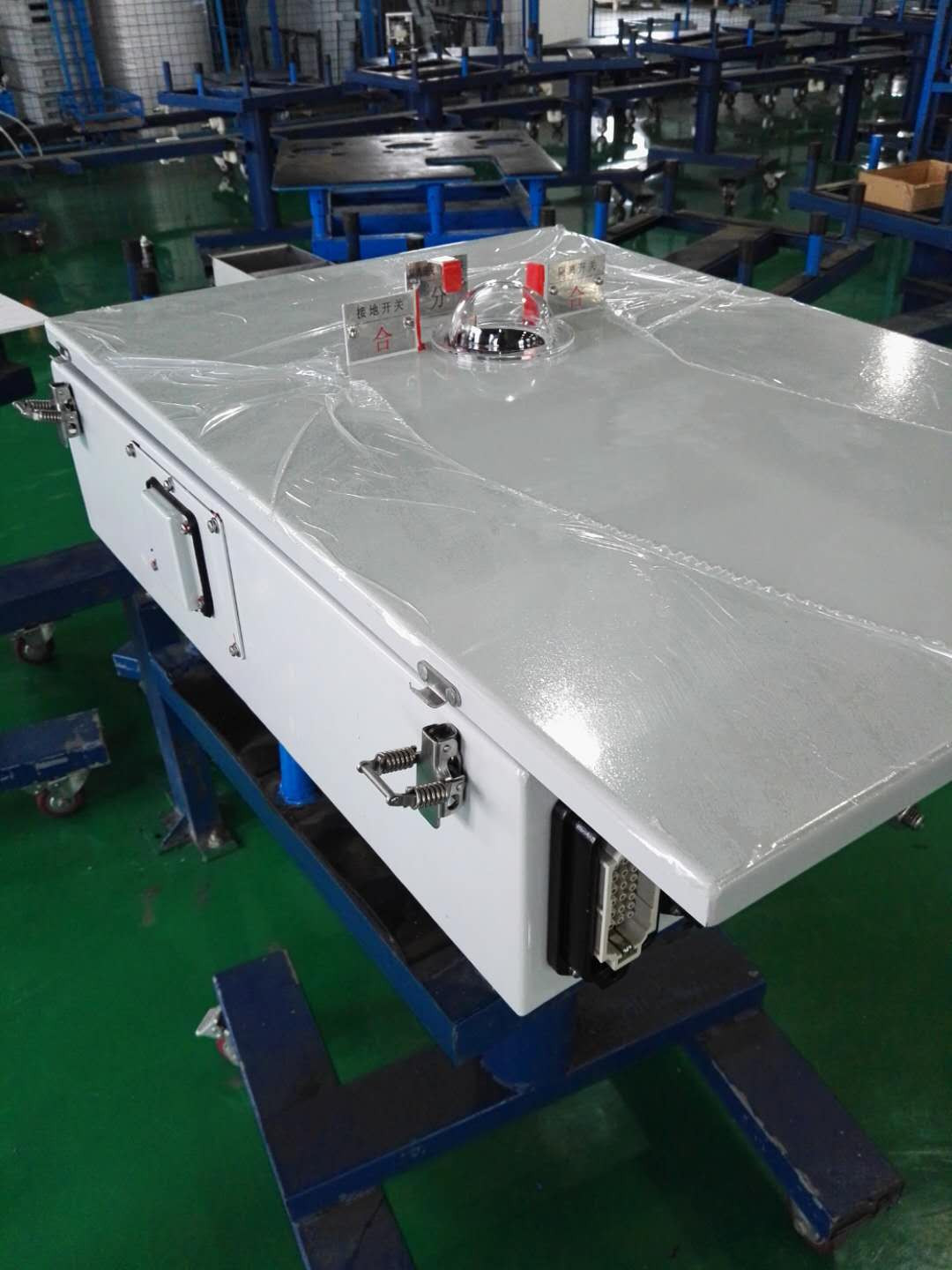

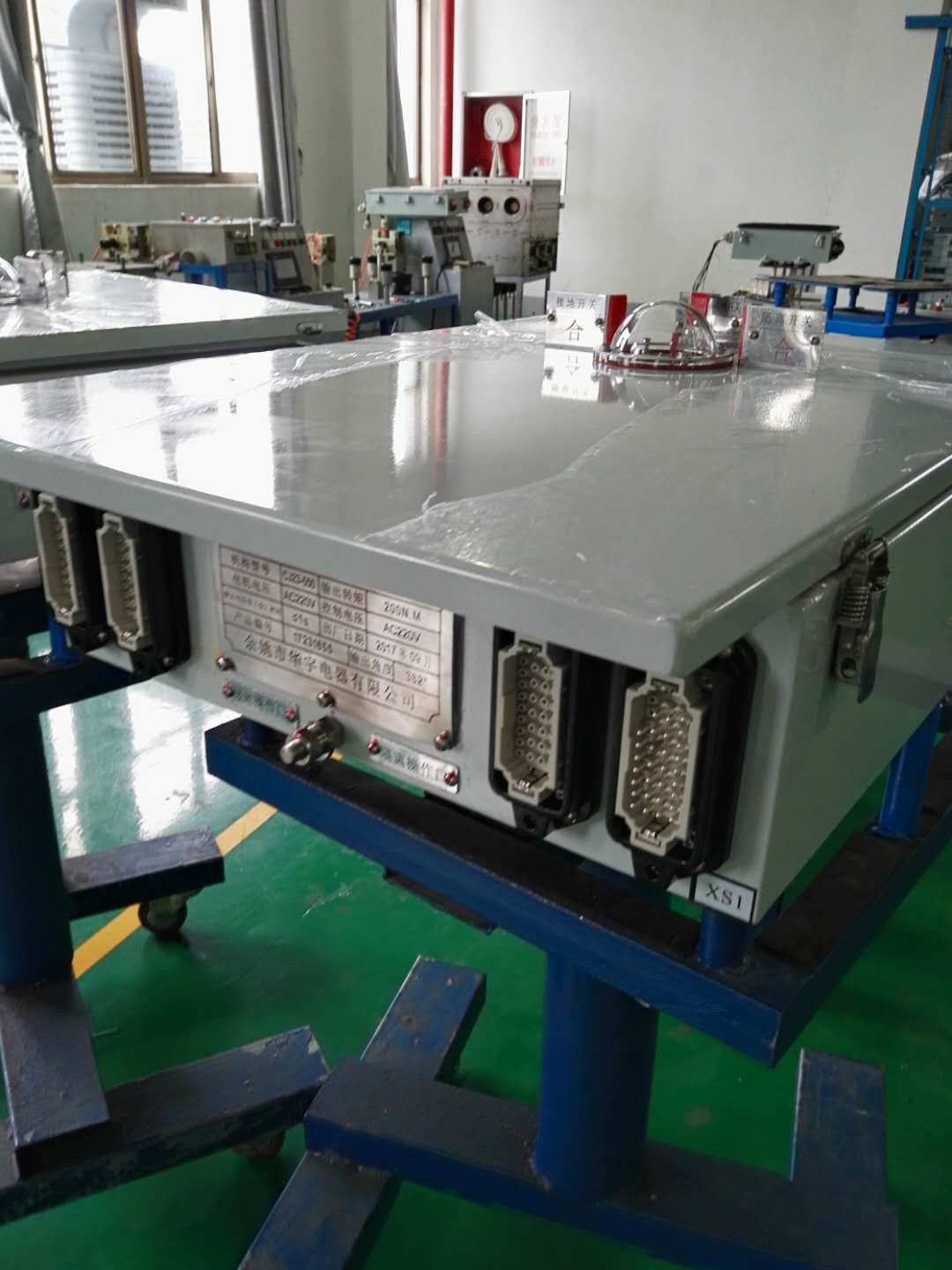

CJ23-550-PG三工位机构
CJ23-550-PG三工位电动操作机构是根据平高ZF27-550的特殊要求设计的一款双电机三工位机构。本机构输出力矩大，分合闸时间在1s内，输出角度大（超过1圈）。它可供ZF□-550GIS及单相所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。 本机构为三工位机构，一台机构可操作一台隔离开关和一台接地开关，实现隔离开关合闸、分闸及接地开关合闸、分闸的功能。机构同时具有手动、电动两种操作方式。 本机构通过双电机的正反转功能，用机械离合器、蜗轮蜗杆、曲柄槽轮的传动来保证分合闸位置及输出角度的差异化，并能通过机械离合器及磁吹开关微调输出角度。
技术参数
示意图
工程配图
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
