CJ21电动机构
CJ21电动机构
CJ21电动机构
CJ21型操动机构可供ZFW31-126及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。
本机构通过电机的正反转动功能,通过齿轮与锥齿轮的传动,实现开关的合分闸。机构同时具有手动、电动两种功能。
技术参数

1.本机构的锥齿轮输出圈数16.7±0.5 圈本机构的锥齿轮输出圈数16.7±0.5 圈。

2.输出转矩15N.m。

3.额定电压合分闸时间≤3S。

4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A,DC220V时为3A。

5.使用F10辅助开关。常规为1至3个8开8闭辅助开关。

6.二次接插件为进口的工业联接器,防护等级可达到IP68级,一台机构常规带一到二个46芯工业联接器。二次工业联接器有24针、32针、46针等几种。

7.储能电机技术参数

型    号

HDZ-23603C-1型

额定工作电压

交直流220V

电机额定输出功率

360W

正常工作电压范围

85%-110%

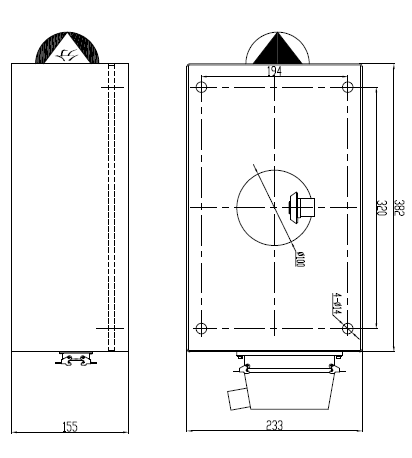

示意图

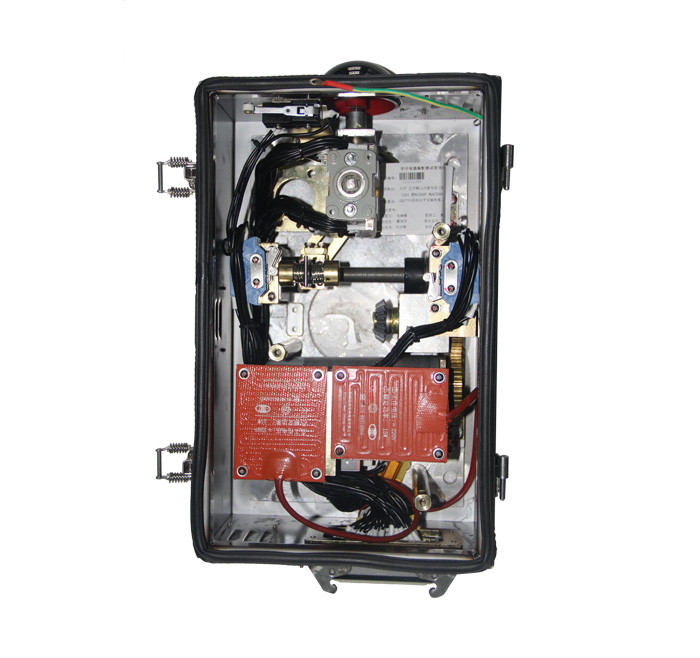

工程配图
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
